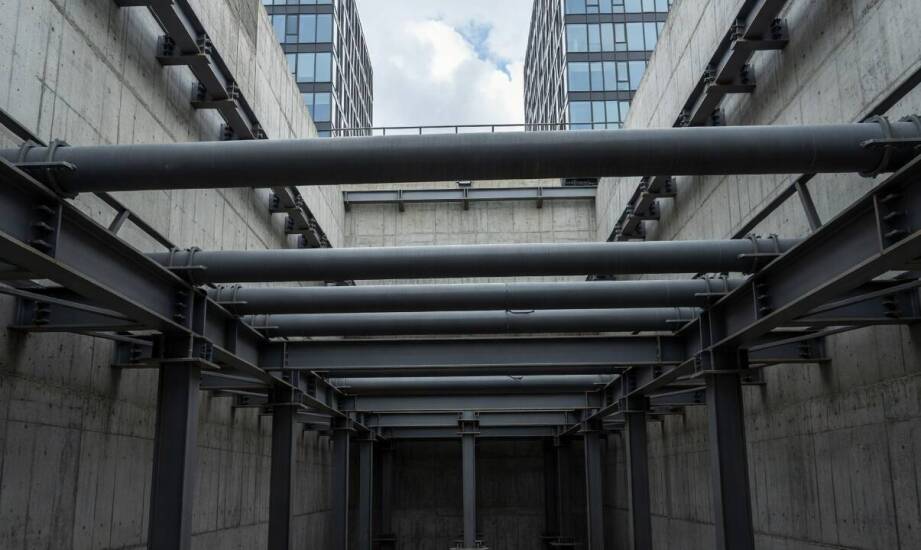

Rury, kształtowniki i połączenia węzłowe — dobór elementów do stabilizacji głębokich wykopów miejskich

Samo opracowanie schematu statycznego obudowy głębokiego wykopu określa jedynie podstawowe rozmieszczenie podparcia i ogólny układ sił wewnętrznych. Teoretyczne założenia nie gwarantują pełnego bezpieczeństwa bez precyzyjnego doboru rzeczywistych przekrojów stalowych. Zastosowanie niewłaściwego profilu prowadzi do nadmiernych ugięć lub niebezpiecznego wyboczenia elementów nośnych. Błędy na tym etapie przerywają ciągłość robót ziemnych i wymuszają wprowadzanie kosztownych poprawek zabezpieczeń bezpośrednio na placu budowy. Właściwa selekcja asortymentu o odpowiedniej sztywności pozwala utrzymać pożądaną stabilność ścian szczelinowych podczas pogłębiania wykopu o kolejne kondygnacje podziemne. Przemyślana geometria profili ułatwia bezkolizyjne prowadzenie prac sprzętem ciężkim na dnie wykopu.

Rury i kształtowniki w przenoszeniu sił osiowych

Rury stalowe o średnicach rzędu 508–813 milimetrów wykazują doskonałą zdolność do przenoszenia potężnych obciążeń ściskających. Korzystny rozkład materiału wokół głównej osi rury znacząco zwiększa moment bezwładności, co drastycznie redukuje ryzyko wyboczenia przy dużych długościach rozpór. Kształtowniki typu HEB o profilach 200–400 gwarantują z kolei wysoką sztywność na zginanie w jednej płaszczyźnie obciążenia. Smukłość dwuteowników w kierunku prostopadłym wymaga jednak stosowania dodatkowych stężeń usztywniających lub gęstszego rozstawienia podparć. W głębokich realizacjach miejskich rury dominują na długich rozpiętościach między przeciwległymi ścianami wykopu. Kształtowniki HEB sprawdzają się lepiej przy nieco mniejszych dystansach oraz w miejscach wymagających szybkiego łączenia z belkami obwodowymi.

Wąskie działki i ciasna zabudowa miejska narzucają surowe ograniczenia logistyczne dla zaopatrzenia placu budowy. Projektowane w takich warunkach stalowe konstrukcje rozparcia wymagają użycia asortymentu o optymalnym stosunku wagi do oferowanej sztywności. Lżejsze, a jednocześnie nośne rury ograniczają obciążenie żurawi wieżowych i minimalizują zapotrzebowanie na przestrzeń składowania. Redukcja masy własnej wielkogabarytowych elementów pozwala na sprawniejsze operowanie ciężkim sprzętem w otoczeniu gęstej infrastruktury podziemnej.

Połączenia węzłowe i sztywność stalowego oczepu

Prawidłowe formowanie połączeń węzłowych decyduje o sztywności i przewidywalnym zachowaniu całej obudowy pod naporem gruntu. Styki montuje się najczęściej z wykorzystaniem grubych blach węzłowych, śrub o wysokiej wytrzymałości oraz spoin pachwinowych. Konstrukcja węzła musi zapobiegać niebezpiecznej koncentracji momentów zginających w pojedynczych punktach układu podpierającego. Wykonanie styków obejmuje rygorystyczne dopasowanie stykających się powierzchni oraz ścisłą kontrolę momentów dokręcania śrub. Staranność wykonawcza eliminuje ryzyko powstawania luzów, które mogłyby zainicjować lokalną niestabilność podczas wybierania kolejnych warstw urobku. Nawet minimalne błędy geometryczne na stykach stanowią potencjalne ognisko uszkodzenia stalowej ramy.

Sztywność oczepu odgrywa kluczową rolę w dystrybucji obciążeń przekazywanych z obudowy wykopu na poszczególne rozpory. Solidny oczep stalowy lub żelbetowy o odpowiednio dobranej wysokości rozprowadza parcie ośrodka gruntowego na znacznie większą liczbę elementów podpierających. Zjawisko to skutecznie chroni pojedyncze rury przed nagłym, punktowym przeciążeniem. Zbyt wiotka belka obwodowa wymusza nienaturalną koncentrację sił, co bezpośrednio skutkuje miejscowymi odkształceniami ściany szczelinowej i zagraża stateczności sąsiednich budynków.

Spółka PTB Tranzyt realizuje zabezpieczenia głębokich wykopów oraz układy rozpierające dla generalnych wykonawców infrastruktury miejskiej. Praktyka wykonawcza potwierdza, że zastosowanie odpowiednich przekrojów rur i usztywnień węzłowych zapewnia ciągłość pracy ciężkiego sprzętu ziemnego wewnątrz wykopu.

Dobrze zaprojektowana anatomia układu rozpierającego przynosi wymierne korzyści nie tylko w fazie głębienia, ale również podczas wznoszenia docelowej bryły budynku. Precyzyjnie wykonane detale styków montażowych znacząco ułatwiają późniejszy demontaż stalowych profili. Etapowe usuwanie kolejnych rzędów rozpór odbywa się równolegle z betonowaniem docelowych stropów lub fundamentów. Taki tryb pracy pozwala utrzymać ciągłą stateczność wykopu bez konieczności wprowadzania dodatkowych podpór tymczasowych. Przemyślana kolejność demontażu wyraźnie skraca całkowity czas realizacji skomplikowanej części podziemnej obiektu.
