Co wyniki dylatometru DMT mówią o sztywności i historii naprężeń gruntu

Analiza parametrów podłoża stanowi fundament bezpiecznego projektowania posadowień i prac ziemnych. Klasyczne metody identyfikacji skupiają się głównie na oporze gruntu, co pozwala precyzyjnie ustalić jego warstwowanie. Wyniki z dylatometru pokazują jednak znacznie szerszy obraz sytuacji geotechnicznej. Prawidłowo zinterpretowane dane określają nie tylko profil litologiczny, lecz także rzeczywistą sztywność warstw oraz ich historię naprężeń. Przełożenie tych parametrów na zaawansowane modele obliczeniowe zauważalnie obniża ryzyko niepewności przy projektowaniu skomplikowanych konstrukcji infrastrukturalnych.

Zasada działania membrany w dylatometrze Marchettiego

Dylatometr Marchettiego opiera swoje działanie na prostej, ale niezwykle czułej mechanice. Główne narzędzie pomiarowe stanowi stalowa łopatka wyposażona w okrągłą membranę o średnicy 60 milimetrów. Sprzęt ten wciska się w podłoże ze stałą prędkością, a pomiary wykonuje się zazwyczaj w odstępach co dwadzieścia centymetrów. Prawidłowo przeprowadzone badania dylatometrem DMT wymagają zatrzymania żerdzi na ustalonej głębokości, po czym następuje pneumatyczne rozszerzanie membrany za pomocą sprężonego gazu.

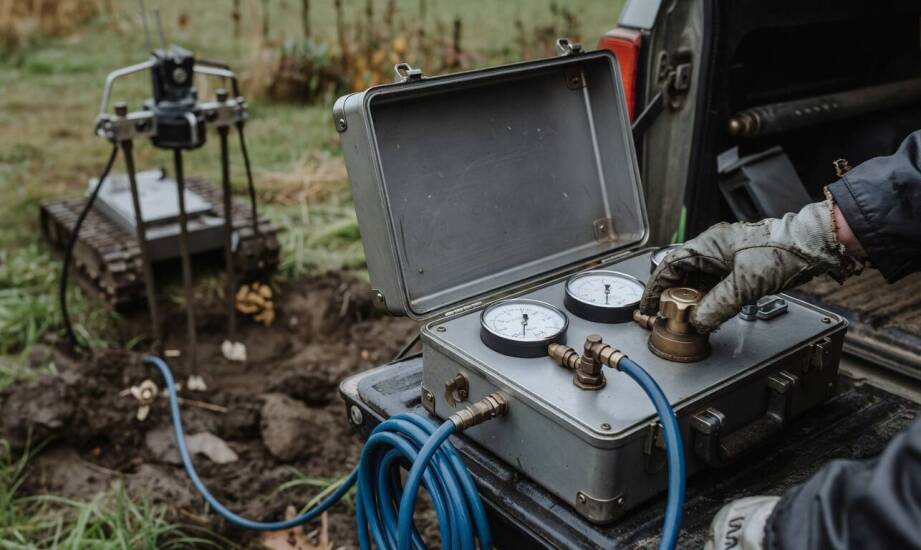

Operator rejestruje w tym czasie kluczowe wartości ciśnienia. Odczyt A wyznacza moment początkowy, w którym membrana zaczyna odrywać się od stalowej tarczy i pokonuje opór otaczającego gruntu. Parametr ten określa się w inżynierii jako ciśnienie kontaktowe. Odczyt B następuje w chwili, gdy środek membrany wysuwa się na odległość 1,1 milimetra w głąb ośrodka gruntowego. Opcjonalnie wykonuje się również odczyt C, który wskazuje ciśnienie zamykania się membrany podczas powolnego wypuszczania gazu.

Surowe wartości z manometru wymagają odpowiedniej korekty. Uwzględnienie sztywności samej membrany pozwala uzyskać skorygowane ciśnienia p0 oraz p1, które stanowią bazę do dalszych obliczeń geotechnicznych. Zależności między tymi dwiema wartościami a początkowym ciśnieniem porowym generują trzy podstawowe wskaźniki dylatometryczne. Wskaźnik materiałowy (ID) precyzuje rodzaj badanego gruntu, odróżniając utwory spoiste od niespoistych. Wskaźnik naprężenia poziomego (KD) odzwierciedla historię obciążeń podłoża. Moduł dylatometryczny (ED) bezpośrednio wskazuje na odkształcalność i sprężystość badanego ośrodka.

Co interpretacja DMT mówi o sztywności podłoża

Praktyczna wartość uzyskanych wskaźników polega na możliwości wyznaczenia precyzyjnych parametrów projektowych. Moduł ściśliwości wtórnej oraz współczynnik parcia bocznego to wartości krytyczne podczas estymacji osiadań. Szczególną rolę w analizie odgrywa parametr KD. Wskaźnik naprężenia poziomego wykazuje wysoką czułość na historię naprężeń, w tym na procesy starzenia się gruntu, naturalną cementację oraz wpływ wcześniejszych obciążeń lodowcowych. Pozwala to trafnie oszacować stopień prekonsolidacji (OCR), co ułatwia ocenę zaburzenia naturalnej struktury warstw geologicznych.

Klasyfikacja litologiczna oparta wyłącznie na standardowym oporze stożka bywa niewystarczająca w trudnych warunkach geologicznych. Utwory bardzo słabonośne, grunty organiczne czy specyficzne gliny wymagają dokładniejszego spojrzenia na ich odkształcalność. Dylatometr dostarcza w takich strefach bezpośrednich danych o sztywności. Prowadząc rozpoznanie podłoża, jako BAARS często łączymy podstawowe sondowania statyczne ze specjalistycznymi badaniami dylatometrycznymi, aby uzyskać pełny i wiarygodny profil geotechniczny. Tradycyjne badanie CPTU doskonale i w sposób ciągły rejestruje opór podłoża oraz ciśnienie porowe wody. Z kolei technologia Marchettiego wkracza tam, gdzie ciągły wykres wymaga kalibracji o parametry odkształceniowe.

Obie metody silnie się uzupełniają. Wykorzystanie dylatometru w piaskach pozwala ustalić ich stan zagęszczenia z uwzględnieniem obciążeń historycznych, czego sam opór stożka nie potrafi wyłapać z taką dokładnością. Integracja tych źródeł informacji daje inżynierom pewność, że przyjęte do modelu liczby odpowiadają rzeczywistej reakcji gruntu na fundament.

Ograniczenia i rola dylatometru w procesie projektowym

Każda technologia badawcza in-situ ma swoje fizyczne uwarunkowania i bariery techniczne. Wciskanie stalowej łopatki napotyka na poważne trudności w gruntach bardzo twardych, w przewarstwieniach kamienistych oraz w żwirach. Ostry materiał grubookruchowy stwarza wysokie ryzyko trwałego uszkodzenia cienkiej membrany pomiarowej, co często wyklucza sprzęt z pracy w takich warstwach. Dylatometr wykonuje pomiary punktowo z zatrzymaniem żerdzi, co spowalnia postęp prac terenowych w porównaniu do płynnego zagłębiania sondy CPT.

Uwarunkowania te sprawiają, że technologia z reguły nie funkcjonuje jako jedyne narzędzie rozpoznania. Znacznie częściej pełni rolę zaawansowanego badania weryfikującego, które urealnia parametry zidentyfikowane innymi metodami. Ostateczna wartość dylatometru leży w bezbłędnym przełożeniu trudnych do zbadania cech gruntu na konkretne równania. Znajomość rzeczywistego stopnia prekonsolidacji i modułów sztywności minimalizuje ryzyko awarii budowlanych. Opierając się na tych wynikach, biura projektowe mogą optymalizować rozmiary stóp fundamentowych, dokładnie prognozować zachowanie budowli w czasie i unikać drastycznego przewymiarowania konstrukcji nośnych.
